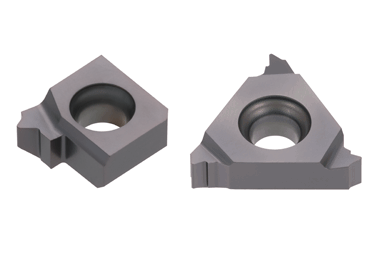

16IR19W AH725 (5ks)

Závitová doštička na vnútorné závity s plným profilom Whitworth 55° (BSW / BSP). Plný profil vytvorí kompletný tvar závitu vrátane zaoblenia vrcholu.

Materiál obrobku: oceľ (P) · nehrdzavejúca oceľ / nerez (M) · liatina (K) · žiaruvzdorné zliatiny a titán (S)

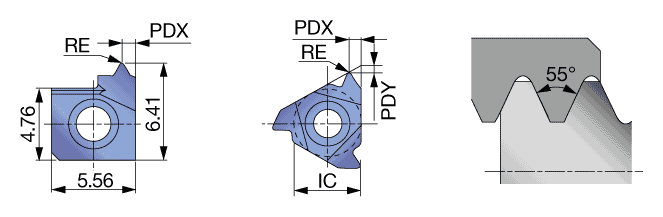

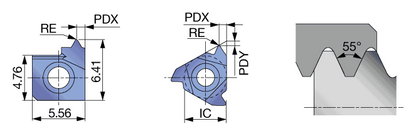

Technické údaje

• Veľkosť doštičky: 16
• Počet závitov na palec: 19 z/"
• Stúpanie P: 1,337 mm
• Priemer vpísanej kružnice IC: 9,525 mm
• Odstup profilu ex: 0,90 mm
• Odstup profilu ey: 0,7 mm
• Polomer špičky r_ε: 0,17 mm
• Počet rezných hrán: 3
• Vyhotovenie: pravé (R)
• Trieda: AH725 (PVD)

Odporúčané rezné podmienky

• Rezná rýchlosť v_c – oceľ (P): 66–216 m/min
• Rezná rýchlosť v_c – nehrdzavejúca oceľ / nerez (M): 80–122 m/min
• Rezná rýchlosť v_c – liatina (K): 62–136 m/min
• Rezná rýchlosť v_c – žiaruvzdorné zliatiny a titán (S): 17–88 m/min

Uvedené hodnoty sú odporúčané – prispôsobte ich stroju, upnutiu a chladeniu.

Trieda AH725: PVD povlakovaná trieda na univerzálne obrábanie ocele a nehrdzavejúcej ocele v širokom spektre aplikácií. Oblasť použitia ISO: P15–P30, M15–M30, K25–K30, S15–S25.

Objednávacie údaje

• Označenie: 16IR19W AH725
• Katalógové číslo Tungaloy: 6859716
• Predajná jednotka: 1 balenie = 5 ks
• Hmotnosť balenia: 0,050 kg (0,010 kg / ks)
