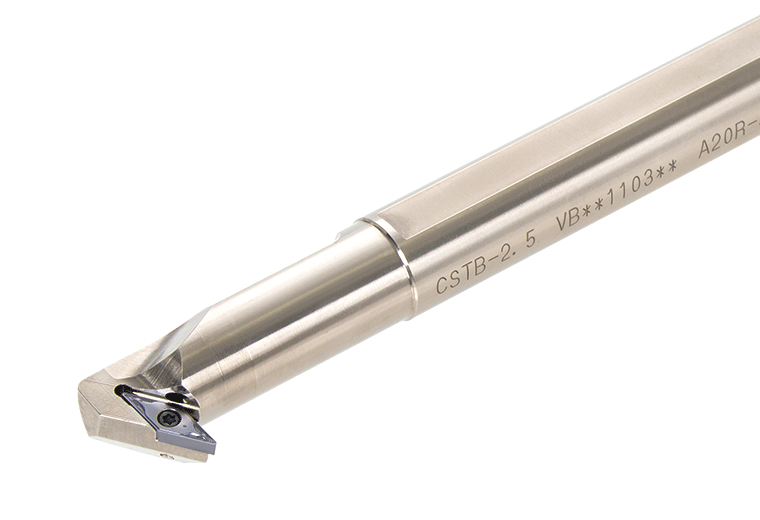

A20R-SVZBL11-D250

Vyvrtávacia tyč Tungaloy s oceľovou stopkou a upnutím doštičky skrutkou, pre pozitívne doštičky v tvare kosoštvorca 35° s uhlom chrbta 5° (VBMT 1103..), s nastavovacím uhlom 93° a vnútorným prívodom chladenia. Ľavé vyhotovenie (L).

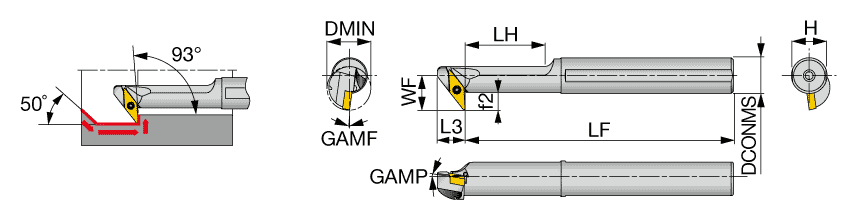

Technické údaje

• Priemer stopky: 20,00 mm
• Min. priemer otvoru D_min: 25,00 mm
• Funkčná dĺžka LF: 200,00 mm (celková dĺžka 212,50 mm)
• Dĺžka hlavy LH: 40,00 mm
• Funkčná šírka WF: 17,50 mm
• Výška stopky (plôška) H: 18,0 mm
• Nastavovací uhol κ_r: 93°
• Doštička: VBMT1103.. (napr. VBMT110304)
• Uťahovací moment: 1,2 Nm
• Vnútorný prívod chladenia: áno
• Smer rezu: ľavý (L)

Náhradné diely a príslušenstvo

• Skrutka doštičky CSTB-2.5 (uťahovací moment 1,2 Nm, Torx T8)
• Kľúč T-8F (Torx T8)

Vymeniteľné doštičky nie sú súčasťou dodávky.

Objednávacie údaje

• Označenie: A20R-SVZBL11-D250
• Katalógové číslo Tungaloy: 6849604
• Predajná jednotka: 1 ks
