ACLNL2525M0904-A

Sústružnícky nôž Tungaloy s dvojitým upnutím doštičky (systém A – upínka zhora a kolík) pre negatívne doštičky v tvare kosoštvorca 80° CN..0904.. v kompaktnom vyhotovení Eco-size (napr. CNMG090408E-TM), s nastavovacím uhlom 95°. Ľavé vyhotovenie (L), rad Eco-size.

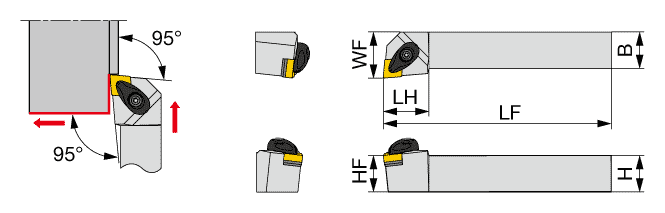

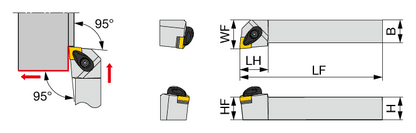

Technické údaje

• Prierez stopky H × B: 25 × 25 mm
• Funkčná dĺžka LF: 150,00 mm
• Dĺžka hlavy LH: 25,00 mm
• Funkčná výška HF: 25,0 mm
• Funkčná šírka WF: 32,00 mm
• Nastavovací uhol κ_r: 95°
• Doštička: CN..0904.. / GNMG0904.. (Eco-size, napr. CNMG090408)
• Uťahovací moment: 3,0 Nm
• Vnútorný prívod chladenia: nie
• Smer rezu: ľavý (L)

Náhradné diely a príslušenstvo

• Upínka ACP3S-E
• Upínacia skrutka ACS-5W (Torx T15)
• Pružina BP-7
• Pružný kolík SP-2.5
• Podložka ASC322
• Skrutka podložky CSTB-3.5 (uťahovací moment 3,5 Nm, Torx T15)
• Kľúč T-15F (Torx T15)

Vymeniteľné doštičky nie sú súčasťou dodávky.

Objednávacie údaje

• Označenie: ACLNL2525M0904-A
• Katalógové číslo Tungaloy: 6708721
• Predajná jednotka: 1 ks
