AVJNR2020K16-A

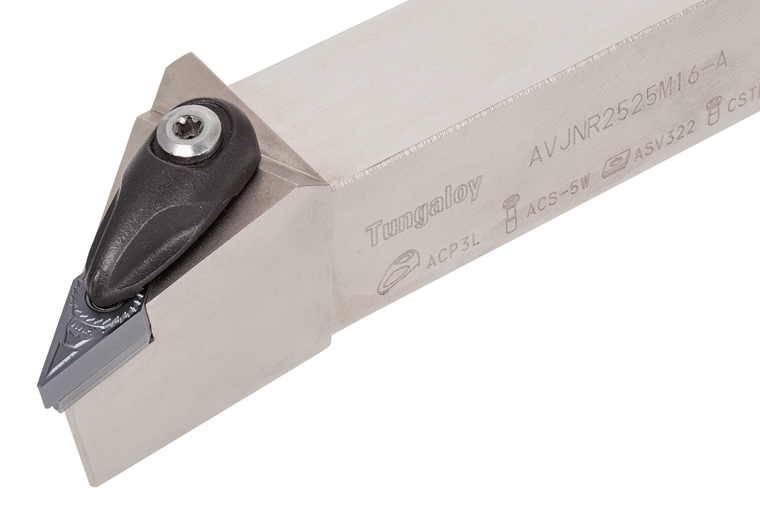

Sústružnícky nôž Tungaloy s dvojitým upnutím doštičky (systém A – upínka zhora a kolík) pre negatívne doštičky v tvare kosoštvorca 35° VN..1604.. (napr. VNMG160408) aj 25° YNMG1604.., s nastavovacím uhlom 93°. Pravé vyhotovenie (R) – vhodný na kopírovacie sústruženie a profilovanie.

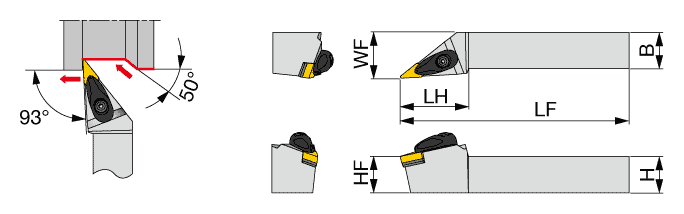

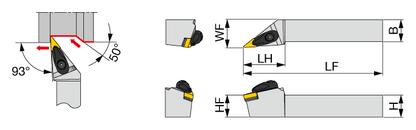

Technické údaje

• Prierez stopky H × B: 20 × 20 mm
• Funkčná dĺžka LF: 125,00 mm
• Dĺžka hlavy LH: 43,00 mm
• Funkčná výška HF: 20,0 mm
• Funkčná šírka WF: 25,00 mm
• Nastavovací uhol κ_r: 93°
• Doštička: VNMG1604.. / YNMG1604.. (napr. VNMG160408)
• Uťahovací moment: 3,0 Nm
• Vnútorný prívod chladenia: nie
• Smer rezu: pravý (R)

Náhradné diely a príslušenstvo

• Upínka ACP3L
• Upínacia skrutka ACS-5W (Torx T15)
• Pružina BP-7
• Pružný kolík SP-2.5
• Podložka ASV322
• Skrutka podložky CSTB-3.5 (Torx T15)
• Kľúč T-15F (Torx T15)

Vymeniteľné doštičky nie sú súčasťou dodávky.

Objednávacie údaje

• Označenie: AVJNR2020K16-A
• Katalógové číslo Tungaloy: 6852780
• Predajná jednotka: 1 ks
