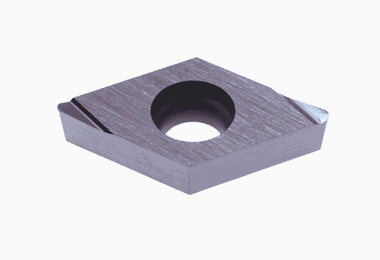

DCGT070204L-W10 NS9530 (10ks)

Pozitívna jednostranná brúsená sústružnícka doštička v tvare kosoštvorca 55° (ISO DCGT, uhol chrbta 7°, presnosť G) v ľavom vyhotovení (L) s vedúcim utváračom triesky W10 na dokončovacie obrábanie. Ostrá rezná hrana a smerovaný odvod triesky zaručujú kvalitný povrch pri malých hĺbkach rezu. Pasuje do vyvrtávacích tyčí Tungaloy A/E-SDQCR/L, A/E-SDUCR/L, A/E-SDZCR/L a nožov JTDJ2CR/L.

Materiál obrobku: oceľ (P) · nehrdzavejúca oceľ / nerez (M) · liatina (K)

Technické údaje

• Priemer vpísanej kružnice IC: 6,350 mm
• Dĺžka reznej hrany L: 7,80 mm
• Hrúbka S: 2,38 mm
• Polomer špičky r_ε: 0,40 mm
• Priemer upevňovacieho otvoru D1: 2,80 mm
• Vrcholový uhol doštičky ε_r: 55°
• Uhol chrbta α_n: 7°
• Počet rezných hrán: 2
• Vyhotovenie: ľavé (L)
• Utvárač triesky: W10
• Trieda: NS9530 (nepovlakovaný cermet)

Odporúčané rezné podmienky

• Rezná rýchlosť v_c – oceľ (P): 130–380 m/min
• Posuv f: 0,03–0,20 mm/ot
• Hĺbka rezu a_p: 0,20–2,00 mm

Uvedené hodnoty sú odporúčané – prispôsobte ich stroju, upnutiu a chladeniu.

Trieda NS9530: Nepovlakovaný cermet – prvá voľba na dokončovacie až stredné obrábanie s vynikajúcou kvalitou povrchu. Oblasť použitia ISO: P20–P30, M20–M30, K10–K20.

Objednávacie údaje

• Označenie: DCGT070204L-W10 NS9530
• Katalógové číslo Tungaloy: 6997925
• Predajná jednotka: 1 balenie = 10 ks
