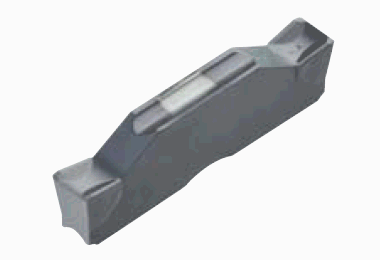

DGM2-020-15R AH7025 (10ks)

Obojstranná zapichovacia a upichovacia doštička systému Tungaloy TungCut s geometriou DGM – prvá voľba na vonkajšie zapichovanie a upichovanie. Tolerancia šírky doštičky ±0,05 mm. Vyhotovenie s uhlom nastavenia reznej hrany 15° vpravo (R) znižuje tvorbu výstupku (pupku) na upichnutom diele.

Materiál obrobku: oceľ (P) · nehrdzavejúca oceľ / nerez (M) · žiaruvzdorné zliatiny a titán (S)

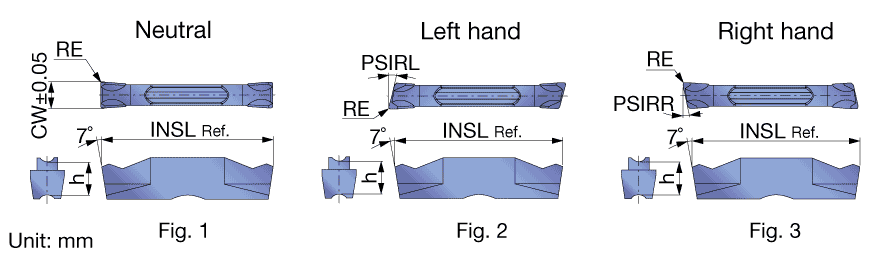

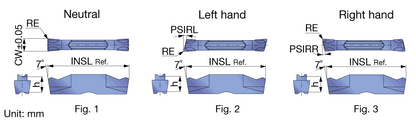

Technické údaje

• Šírka rezu CW: 2,00 mm
• Polomer rohu r_ε: 0,20 mm
• Max. hĺbka zápichu CDX: 18,50 mm
• Max. priemer upichovania: 36 mm
• Dĺžka doštičky: 20,00 mm
• Výška doštičky: 5,00 mm
• Veľkosť lôžka (seat size): 2
• Uhol chrbta α_n: 7°
• Počet rezných hrán: 2
• Uhol nastavenia reznej hrany: 15° (pravý)
• Vyhotovenie: pravé (R)
• Trieda: AH7025 (PVD)

Odporúčané rezné podmienky

• Rezná rýchlosť v_c – oceľ (P): 50–180 m/min
• Rezná rýchlosť v_c – nehrdzavejúca oceľ / nerez (M): 50–120 m/min
• Rezná rýchlosť v_c – žiaruvzdorné zliatiny a titán (S): 20–80 m/min

Uvedené hodnoty sú odporúčané – prispôsobte ich stroju, upnutiu a chladeniu.

Trieda AH7025: Prvá odporúčaná trieda s vynikajúcou odolnosťou proti opotrebeniu a húževnatosťou, vhodná na široký rozsah materiálov. Oblasť použitia ISO: P20–P35, M20–M30, S15–S25.

Objednávacie údaje

• Označenie: DGM2-020-15R AH7025
• Katalógové číslo Tungaloy: 6750099
• Predajná jednotka: 1 balenie = 10 ks
