DGS3-020 GH130 (10ks)

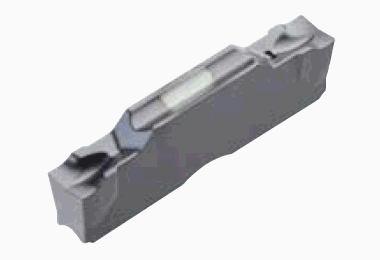

Obojstranná zapichovacia a upichovacia doštička systému Tungaloy TungCut s geometriou DGS pre nízke rezné sily – vhodná pre menej tuhé stroje a tenkostenné obrobky. Tolerancia šírky doštičky ±0,05 mm.

Materiál obrobku: oceľ (P) · nehrdzavejúca oceľ / nerez (M) · liatina (K)

Technické údaje

• Šírka rezu CW: 3,00 mm
• Polomer rohu r_ε: 0,20 mm
• Max. hĺbka zápichu CDX: 18,50 mm
• Max. priemer upichovania: 36 mm
• Dĺžka doštičky: 20,00 mm
• Výška doštičky: 5,00 mm
• Veľkosť lôžka (seat size): 3
• Uhol chrbta α_n: 7°
• Počet rezných hrán: 2
• Trieda: GH130 (PVD)

Odporúčané rezné podmienky

• Rezná rýchlosť v_c – oceľ (P): 40–150 m/min
• Rezná rýchlosť v_c – nehrdzavejúca oceľ / nerez (M): 50–120 m/min
• Rezná rýchlosť v_c – liatina (K): 50–180 m/min

Uvedené hodnoty sú odporúčané – prispôsobte ich stroju, upnutiu a chladeniu.

Trieda GH130: PVD povlakovaná trieda ideálna na prerušovaný rez; odporúčaná pre stredné až nízke rezné rýchlosti pri nehrdzavejúcich oceliach, zliatinách a nízkouhlíkových oceliach. Oblasť použitia ISO: P30–P45, M30–M40, K20–K40.

Objednávacie údaje

• Označenie: DGS3-020 GH130
• Katalógové číslo Tungaloy: 6860600
• Predajná jednotka: 1 balenie = 10 ks
