Strojový závitník Walter Prototex® Eco Plus z rýchloreznej ocele HSS-E PM, určený na rezanie rúrkových závitov G (Whitworth) v priechodzích dierach. Vyhotovenie podľa DIN 5156 s priamymi drážkami a nábehom tvaru B.

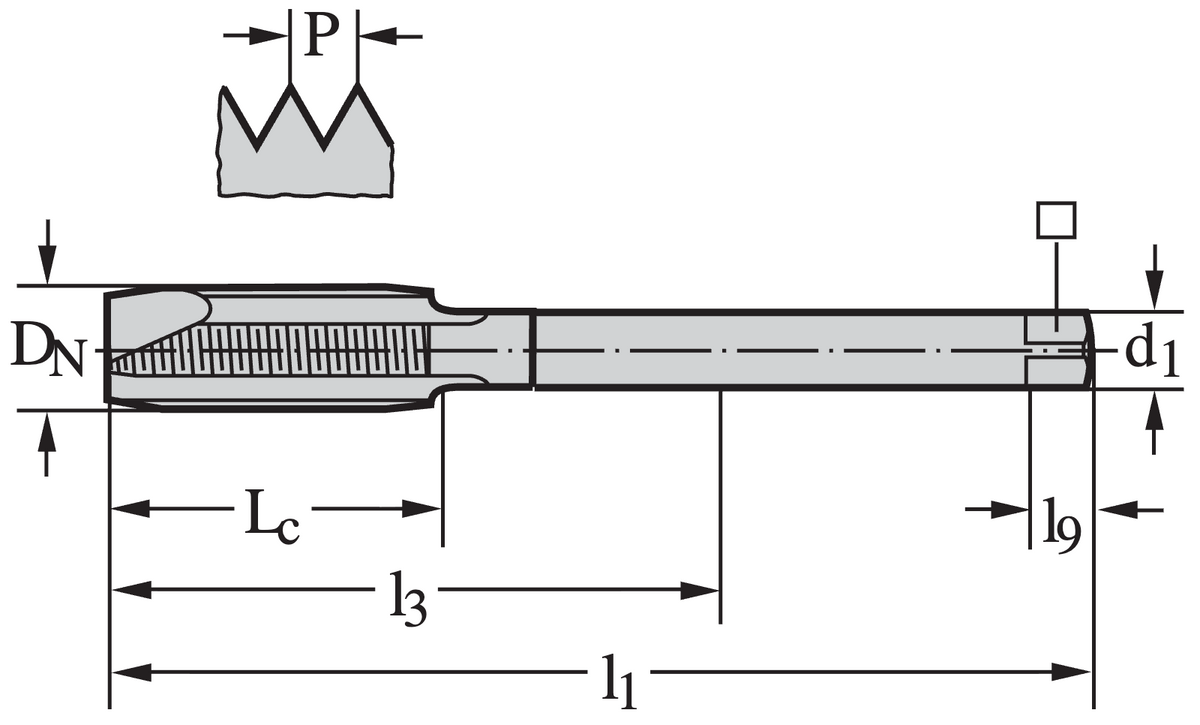

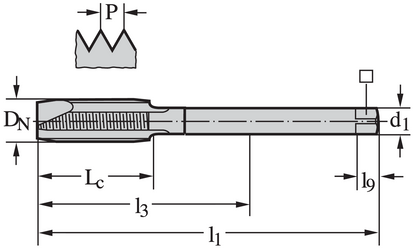

Technické údaje
Závit: G 3/8-19
Počet závitov na palec: 19
Menovitý priemer: 16,662 mm
Povlak: TiAlN
Funkčná dĺžka l1: 100 mm
Dĺžka závitovej časti Lc: 21 mm
Využiteľná dĺžka l3: 58 mm
Priemer stopky d1: 12,00 mm (h9)
Priemer drieku: 15,25 mm
Šírka štvorhranu: 9,00 mm
Dĺžka štvorhranu l9: 12 mm
Počet drážok: 4 (priame, uhol stúpania 0°)
Dĺžka nábehu: 6,02 mm
Tvar nábehu: B (pre priechodzé diery)
Tolerancia závitu: NORMAL
Norma: DIN 5156
Smer rezu: pravý (R)
Vhodný pre oceľ (P), nehrdzavejúcu oceľ (M), liatinu (K) a neželezné kovy (N).
