Strojový závitník Walter Prototex® Eco Plus z rýchloreznej ocele HSS-E PM, určený na rezanie rúrkových závitov G (Whitworth) v priechodzích dierach. Vyhotovenie podľa DIN 5156 s priamymi drážkami a nábehom tvaru B.

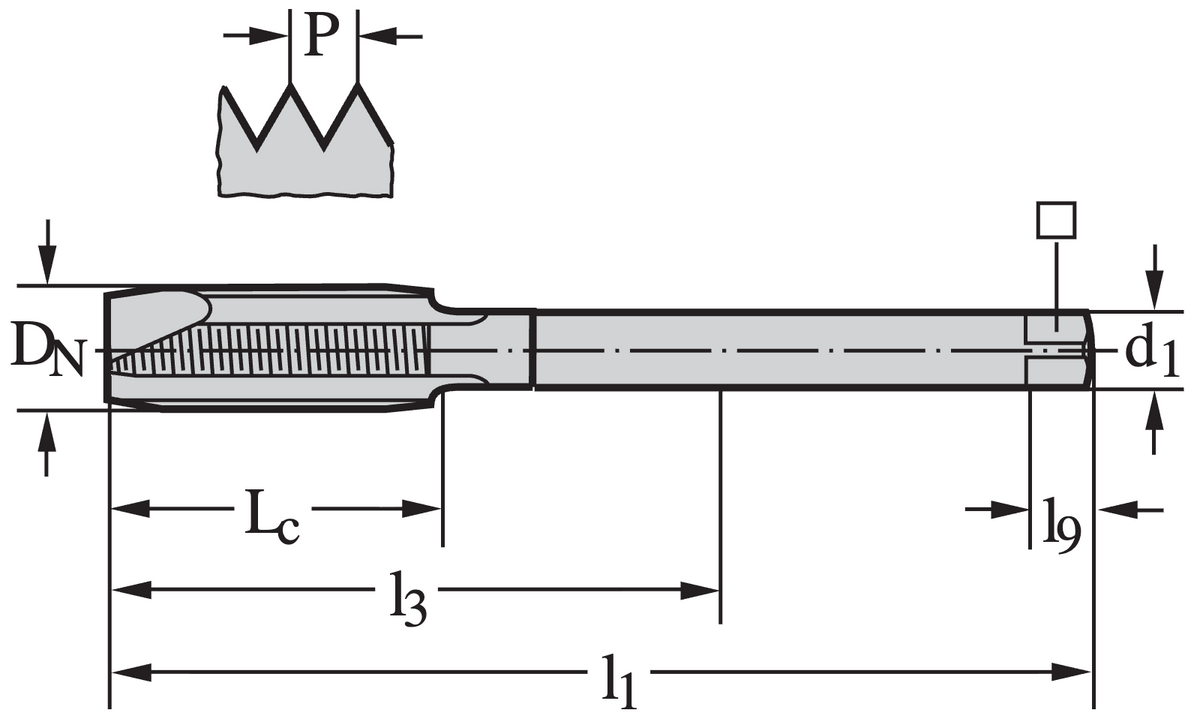

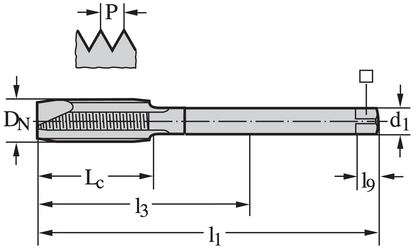

Technické údaje
Závit: G 5/8-14
Počet závitov na palec: 14
Menovitý priemer: 22,911 mm
Povlak: TiAlN
Funkčná dĺžka l1: 125 mm
Dĺžka závitovej časti Lc: 24 mm
Využiteľná dĺžka l3: 78 mm
Priemer stopky d1: 18,00 mm (h9)
Priemer drieku: 21,00 mm
Šírka štvorhranu: 14,50 mm
Dĺžka štvorhranu l9: 17 mm
Počet drážok: 4 (priame, uhol stúpania 0°)
Dĺžka nábehu: 8,16 mm
Tvar nábehu: B (pre priechodzé diery)
Tolerancia závitu: NORMAL
Norma: DIN 5156
Smer rezu: pravý (R)
Vhodný pre oceľ (P), nehrdzavejúcu oceľ (M), liatinu (K) a neželezné kovy (N).
