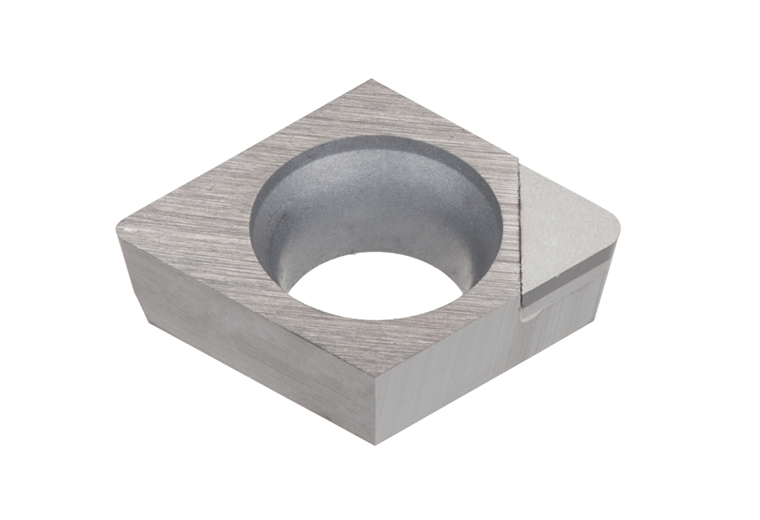

EPGW040104-DIA DX140

Pozitívna sústružnícka doštička v tvare kosoštvorca 75° (ISO EPGW, uhol chrbta 11°) s pripájkovaným britom z polykryštalického diamantu (PCD) a jednou reznou hranou. Určená na presné dokončovacie sústruženie a vyvrtávanie neželezných kovov (hliník, meď, mosadz) a nekovových materiálov. Pasuje do vyvrtávacích tyčí Tungaloy A/E-SEXPR, TinyMiniTurn A/E07-SEXPR a nástrojov Top-Borer S/C-SEXPR.

Materiál obrobku: neželezné kovy (N)

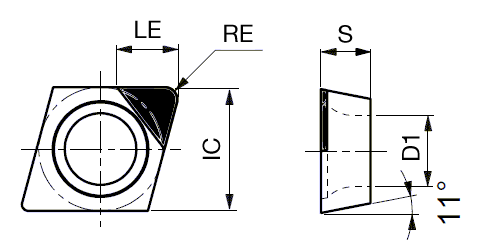

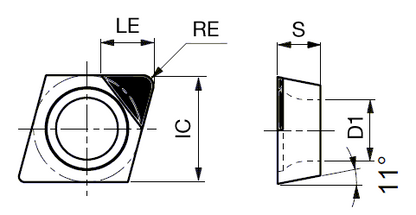

Technické údaje

• Priemer vpísanej kružnice IC: 3,970 mm
• Dĺžka reznej hrany L: 4,10 mm
• Dĺžka PCD britu LE: 1,90 mm
• Hrúbka S: 1,59 mm
• Polomer špičky r_ε: 0,40 mm
• Priemer upevňovacieho otvoru D1: 2,30 mm
• Vrcholový uhol doštičky ε_r: 75°
• Uhol chrbta α_n: 11°
• Počet rezných hrán: 1
• Utvárač triesky: bez utvárača triesky (PCD brit)
• Trieda: DX140 (PCD)

Odporúčané rezné podmienky

• Rezná rýchlosť v_c – neželezné kovy (N): 300–2500 m/min
• Posuv f: 0,05–0,20 mm/ot
• Hĺbka rezu a_p: 0,05–1,00 mm

Uvedené hodnoty sú odporúčané – prispôsobte ich stroju, upnutiu a chladeniu.

Trieda DX140: Polykryštalický diamant (PCD) na univerzálne obrábanie neželezných kovov a nekovových materiálov. Oblasť použitia ISO: N05–N15.

Objednávacie údaje

• Označenie: EPGW040104-DIA DX140
• Katalógové číslo Tungaloy: 6821479
• Predajná jednotka: 1 ks
