P205198-M4

Strojový závitník Walter Paradur® X·pert P z HSS-E na ľavé metrické závity M4 (LH) v slepých dierach do hĺbky cca 3,5×D. Skrutkovicová drážka 45° zabezpečuje spoľahlivý odvod triesky smerom zo závitu, veľký uhol čela zaručuje vynikajúcu kvalitu povrchu závitu. Určený pre dlhotrieskové materiály – ocele do 1000 N/mm² a zliatiny Al-Si (0,5–12 % Si).

Materiál obrobku: oceľ (P) · neželezné kovy – zliatiny Al-Si (N)

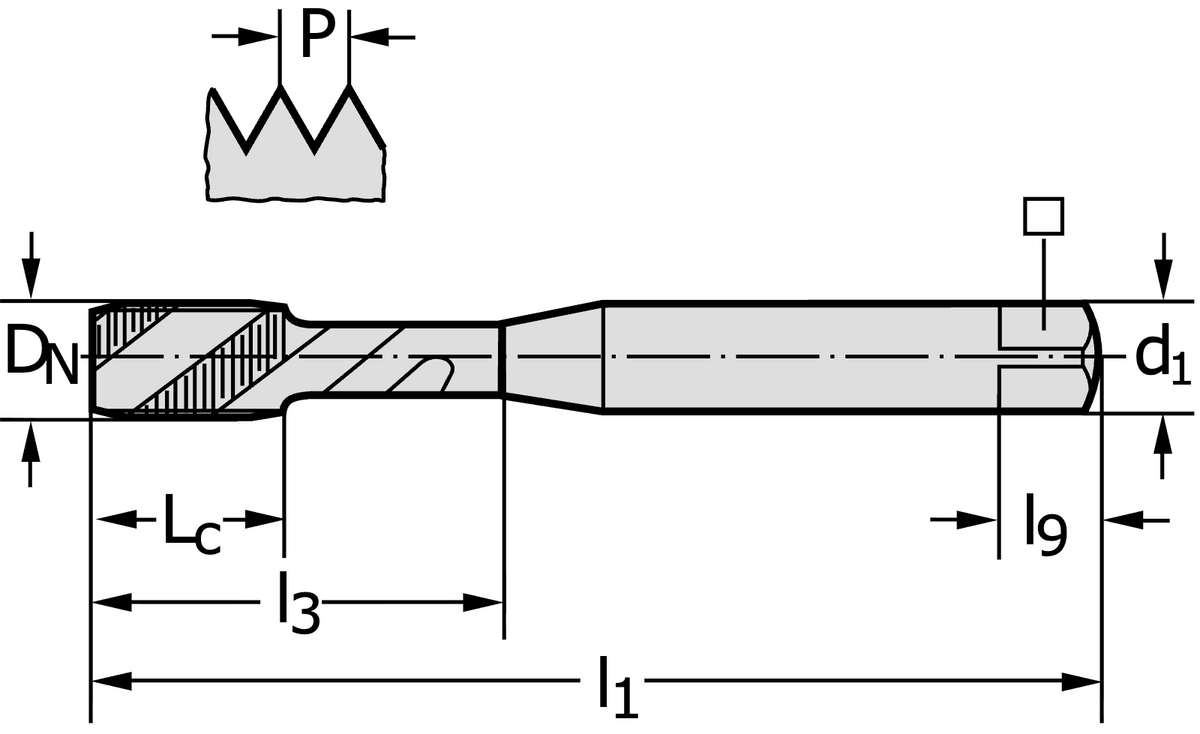

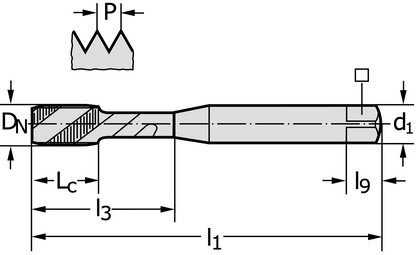

Technické údaje

• Závit: M4 – ľavý (LH)
• Stúpanie P: 0,70 mm
• Tolerancia závitu: 6H (ISO2)
• Norma: DIN 371
• Tvar nábehu: C (2–3 závity)
• Uhol skrutkovice: 45° (ľavotočivá drážka)
• Počet drážok: 3
• Funkčná dĺžka l1: 63 mm
• Dĺžka závitovej časti: 7 mm
• Využiteľná dĺžka l3: 21 mm
• Priemer stopky d1: 4,50 mm (h9)
• Šírka štvorhranu: 3,40 mm
• Dĺžka štvorhranu: 6 mm
• Materiál: HSS-E, bez povlaku
• Smer rezu: ľavý (L)

Vhodný predovšetkým na oceľ (ISO P) a hliníkové zliatiny (ISO N).

Objednávacie údaje

• Označenie: P205198-M4
• Číslo výrobku Walter: 6244452
• EAN: 4042446235871
• Hmotnosť: 0,008 kg / ks
