SGM2-020-6L AH725 (10ks)

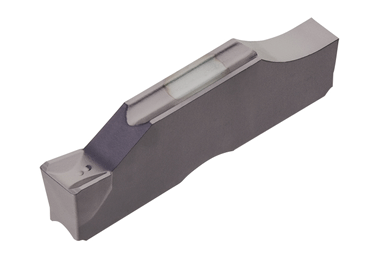

Jednostranná zapichovacia a upichovacia doštička systému Tungaloy TungCut s geometriou SGM – prvá voľba na vonkajšie zapichovanie a upichovanie. Tolerancia šírky doštičky ±0,05 mm. Vyhotovenie s uhlom nastavenia reznej hrany 6° vľavo (L) znižuje tvorbu výstupku (pupku) na upichnutom diele.

Materiál obrobku: oceľ (P) · nehrdzavejúca oceľ / nerez (M) · liatina (K) · žiaruvzdorné zliatiny a titán (S)

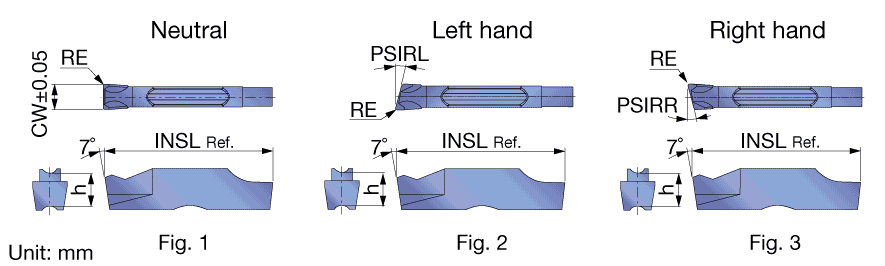

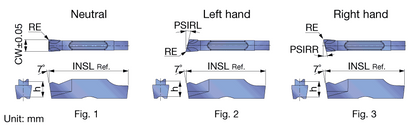

Technické údaje

• Šírka rezu CW: 2,00 mm
• Polomer rohu r_ε: 0,20 mm
• Dĺžka doštičky: 20,00 mm
• Výška doštičky: 5,00 mm
• Veľkosť lôžka (seat size): 2
• Uhol chrbta α_n: 7°
• Počet rezných hrán: 1
• Uhol nastavenia reznej hrany: 6° (ľavý)
• Vyhotovenie: ľavé (L)
• Trieda: AH725 (PVD)

Odporúčané rezné podmienky

• Rezná rýchlosť v_c – oceľ (P): 50–180 m/min
• Rezná rýchlosť v_c – nehrdzavejúca oceľ / nerez (M): 50–120 m/min
• Rezná rýchlosť v_c – liatina (K): 50–180 m/min
• Rezná rýchlosť v_c – žiaruvzdorné zliatiny a titán (S): 20–80 m/min

Uvedené hodnoty sú odporúčané – prispôsobte ich stroju, upnutiu a chladeniu.

Trieda AH725: PVD povlakovaná trieda na univerzálne obrábanie ocele a nehrdzavejúcej ocele v širokom spektre aplikácií. Oblasť použitia ISO: P15–P30, M15–M30, K25–K30, S15–S25.

Objednávacie údaje

• Označenie: SGM2-020-6L AH725
• Katalógové číslo Tungaloy: 6860503
• Predajná jednotka: 1 balenie = 10 ks
