Monolitný karbidový tvarovací závitník (beztrieskový) Walter TC470 na tvárnenie závitov M6 v slepých aj priechodzích dierách. Tvarovaním vzniká pevnejší závit bez tvorby triesok.

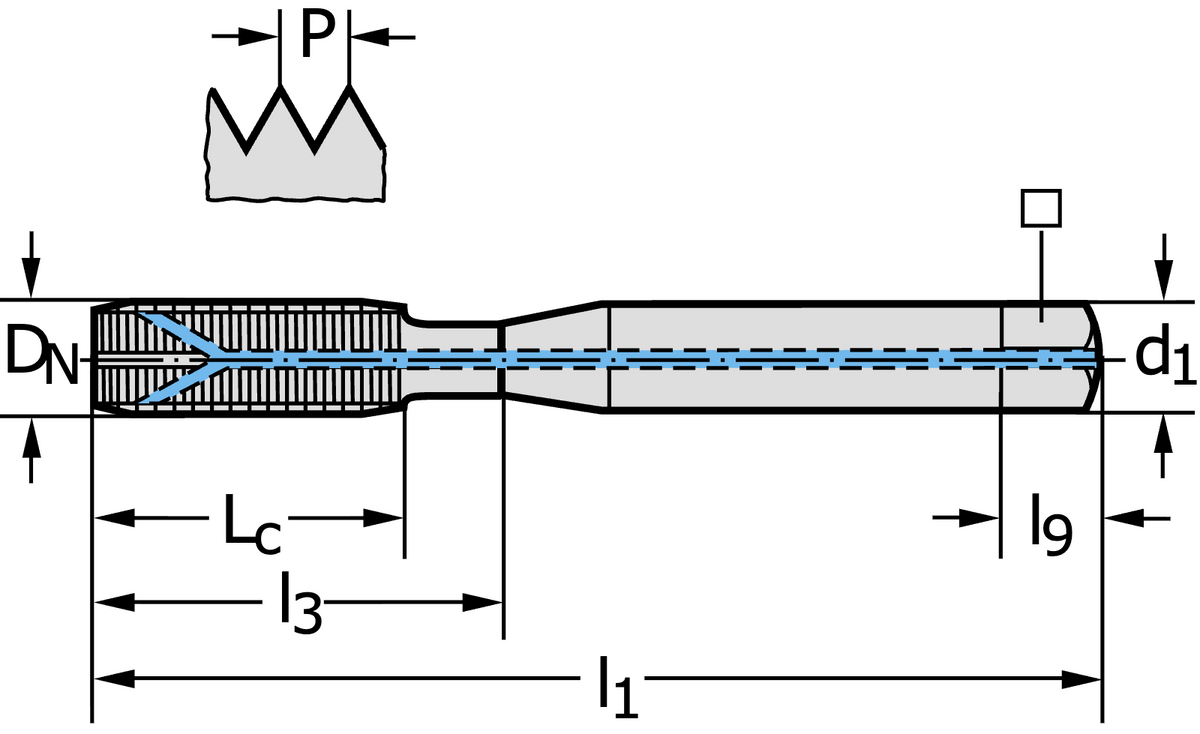

Technické údaje
Trieda: WG20EL
Povlak: AlCrN
Závit: M6
Stúpanie P: 1,00 mm
Funkčná dĺžka l1: 80 mm
Dĺžka závitovej časti Lc: 10 mm
Využiteľná dĺžka l3: 30 mm
Priemer stopky d1: 6,00 mm (h6)
Priemer drieku: 5,55 mm
Šírka štvorhranu: 4,90 mm
Počet tvarovacích klinov: 5
Dĺžka nábehu: 3,00 mm
Tvar nábehu: C
Tolerancia závitu: 6HX
Norma: DIN 2174
Smer rezu: pravý (R)
Určený predovšetkým na oceľ (ISO P), použiteľný aj na liatinu (K) a neželezné kovy (N). Tvarovanie závitu vyžaduje presný priemer predvŕtanej diery.
