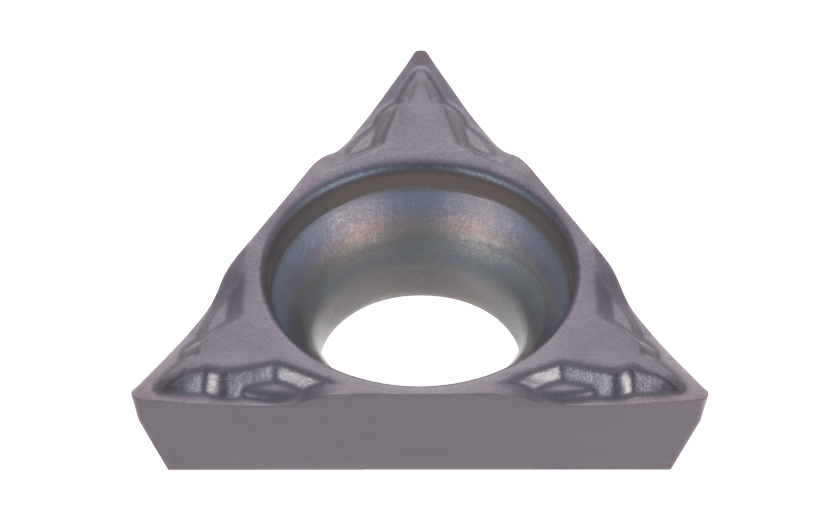

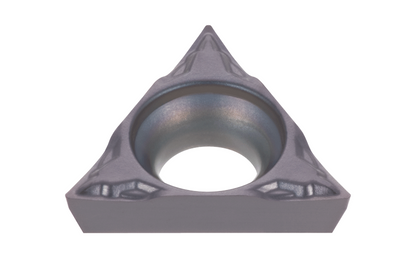

TPGT070102-JS SH730 (10ks)

Pozitívna jednostranná brúsená sústružnícka doštička trojuholníkového tvaru (ISO TPGT, uhol chrbta 11°, presnosť G) s trojrozmerným utváračom triesky JS, určená na presné obrábanie na malých a automatových sústruhoch. Ostrá rezná hrana zaručuje nízke rezné sily a spoľahlivý odvod triesky pri malých hĺbkach rezu. Pasuje do vyvrtávacích tyčí Tungaloy A/E-STUPR/L a držiakov SwissBore.

Materiál obrobku: oceľ (P) · nehrdzavejúca oceľ / nerez (M) · žiaruvzdorné zliatiny a titán (S)

Technické údaje

• Priemer vpísanej kružnice IC: 4,370 mm
• Dĺžka reznej hrany L: 7,60 mm
• Hrúbka S: 1,59 mm
• Polomer špičky r_ε: 0,20 mm
• Priemer upevňovacieho otvoru D1: 2,58 mm
• Vrcholový uhol doštičky ε_r: 60°
• Uhol chrbta α_n: 11°
• Počet rezných hrán: 3
• Utvárač triesky: JS (3D)
• Trieda: SH730 (PVD)

Odporúčané rezné podmienky

• Rezná rýchlosť v_c – oceľ (P): 50–265 m/min
• Rezná rýchlosť v_c – nehrdzavejúca oceľ / nerez (M): 100–240 m/min
• Rezná rýchlosť v_c – žiaruvzdorné zliatiny a titán (S): 30–180 m/min
• Posuv f: 0,02–0,10 mm/ot
• Hĺbka rezu a_p: 0,10–0,50 mm

Uvedené hodnoty sú odporúčané – prispôsobte ich stroju, upnutiu a chladeniu.

Trieda SH730: PVD povlakovaná trieda ((Ti,Al)N) s tenkým povlakom a ostrou reznou hranou na obrábanie ocele a nehrdzavejúcej ocele. Oblasť použitia ISO: P20–P35, M20–M35, S05–S15.

Objednávacie údaje

• Označenie: TPGT070102-JS SH730
• Katalógové číslo Tungaloy: 6837558
• Predajná jednotka: 1 balenie = 10 ks
