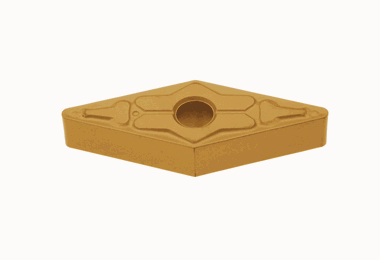

VNMG160404-TM T9205 (10ks)

Negatívna obojstranná sústružnícka doštička v tvare kosoštvorca 35° (ISO VNMG, tolerancia M) s utváračom triesky TM na stredné obrábanie. Štíhla 35° špička je vhodná na kopírovacie sústruženie a profilovanie, utvárač TM zaisťuje spoľahlivú kontrolu triesky v širokom rozsahu posuvov.

Materiál obrobku: oceľ (P) · liatina (K)

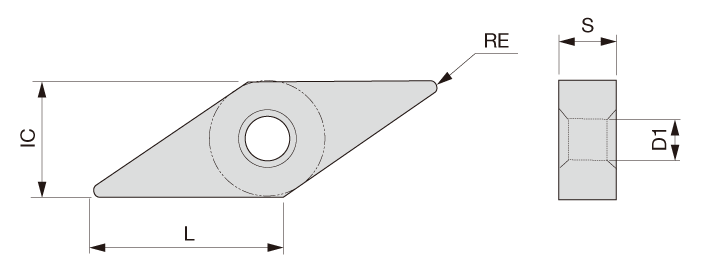

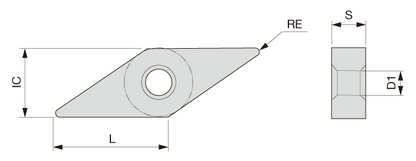

Technické údaje

• Priemer vpísanej kružnice IC: 9,525 mm
• Dĺžka reznej hrany L: 16,60 mm
• Hrúbka S: 4,76 mm
• Polomer špičky r_ε: 0,40 mm
• Priemer upevňovacieho otvoru D1: 3,81 mm
• Vrcholový uhol doštičky ε_r: 35°
• Uhol chrbta α_n: 0°
• Počet rezných hrán: 4
• Utvárač triesky: TM
• Trieda: T9205 (CVD)

Odporúčané rezné podmienky

• Rezná rýchlosť v_c – oceľ (P): 50–400 m/min
• Rezná rýchlosť v_c – liatina (K): 100–500 m/min
• Posuv f: 0,20–0,50 mm/ot
• Hĺbka rezu a_p: 1,00–5,00 mm

Uvedené hodnoty sú odporúčané – prispôsobte ich stroju, upnutiu a chladeniu.

Trieda T9205: CVD povlakovaná trieda na sústruženie ocele a liatiny vysokými reznými rýchlosťami s vysokou odolnosťou proti opotrebeniu. Oblasť použitia ISO: P05–P10, K10–K20.

Objednávacie údaje

• Označenie: VNMG160404-TM T9205
• Katalógové číslo Tungaloy: 6785754
• Predajná jednotka: 1 balenie = 10 ks
