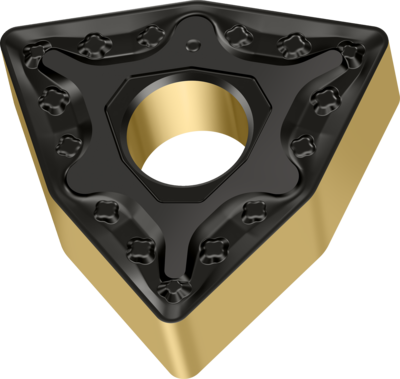

WNMG080404-NM4 WSM20 (10ks)

Negatívna obojstranná sústružnícka doštička tvaru trigon 80° (ISO WNMG) so 6 reznými hranami. Geometria NM4 je určená na stredné obrábanie, predovšetkým nehrdzavejúcich ocelí a žiaruvzdorných zliatin – pozdĺžne aj čelné sústruženie jedným nástrojom.

Materiál obrobku: nehrdzavejúca oceľ / nerez (M) · superzliatiny a titán (S) · oceľ (P)

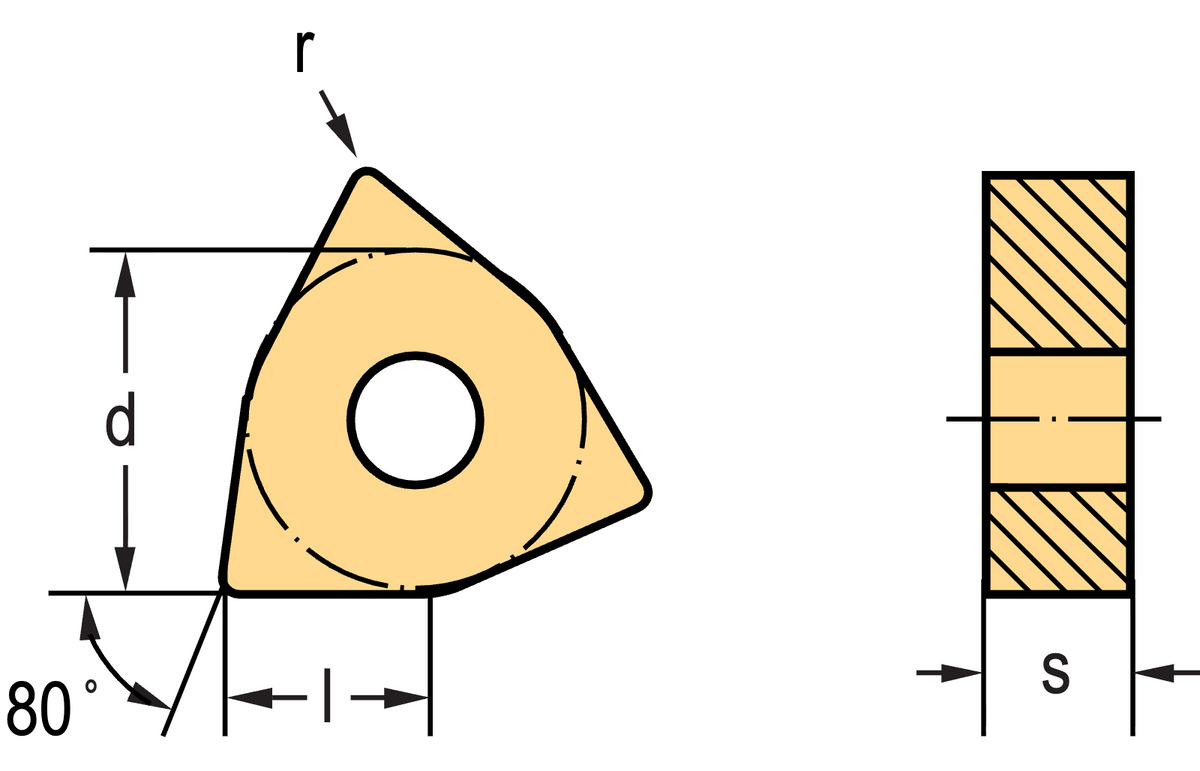

Technické údaje

• Materiálové skupiny: M (nehrdzavejúca oceľ), S (superzliatiny, titán), P (oceľ)
• Trieda: WSM20 (Tiger·tec®, PVD)
• Priemer vpísanej kružnice d: 12,70 mm
• Dĺžka reznej hrany l: 8,69 mm
• Hrúbka s: 4,76 mm
• Polomer špičky r: 0,40 mm
• Uhol chrbta α: 0°
• Utvárač triesky: NM4
• Počet rezných hrán: 6
• Prevedenie: neutrálne (N)

Odporúčané rezné podmienky

• Posuv f: 0,10–0,20 mm
• Hĺbka rezu a_p: 0,5–3,0 mm

Uvedené hodnoty sú odporúčané – prispôsobte ich stroju, upnutiu a chladeniu.

Trieda WSM20 už nie je v aktuálnom katalógu Walter – rozmery a rozsah posuvov sú prevzaté z rovnakej geometrie WNMG080404-NM4 v súčasnej triede.

Objednávacie údaje

• Označenie ISO: WNMG080404-NM4 WSM20
• Označenie ANSI: WNMG431-NM4 WSM20
• Predajná jednotka: 1 balenie = 10 ks
• Hmotnosť balenia: 0,100 kg (0,010 kg / ks)
