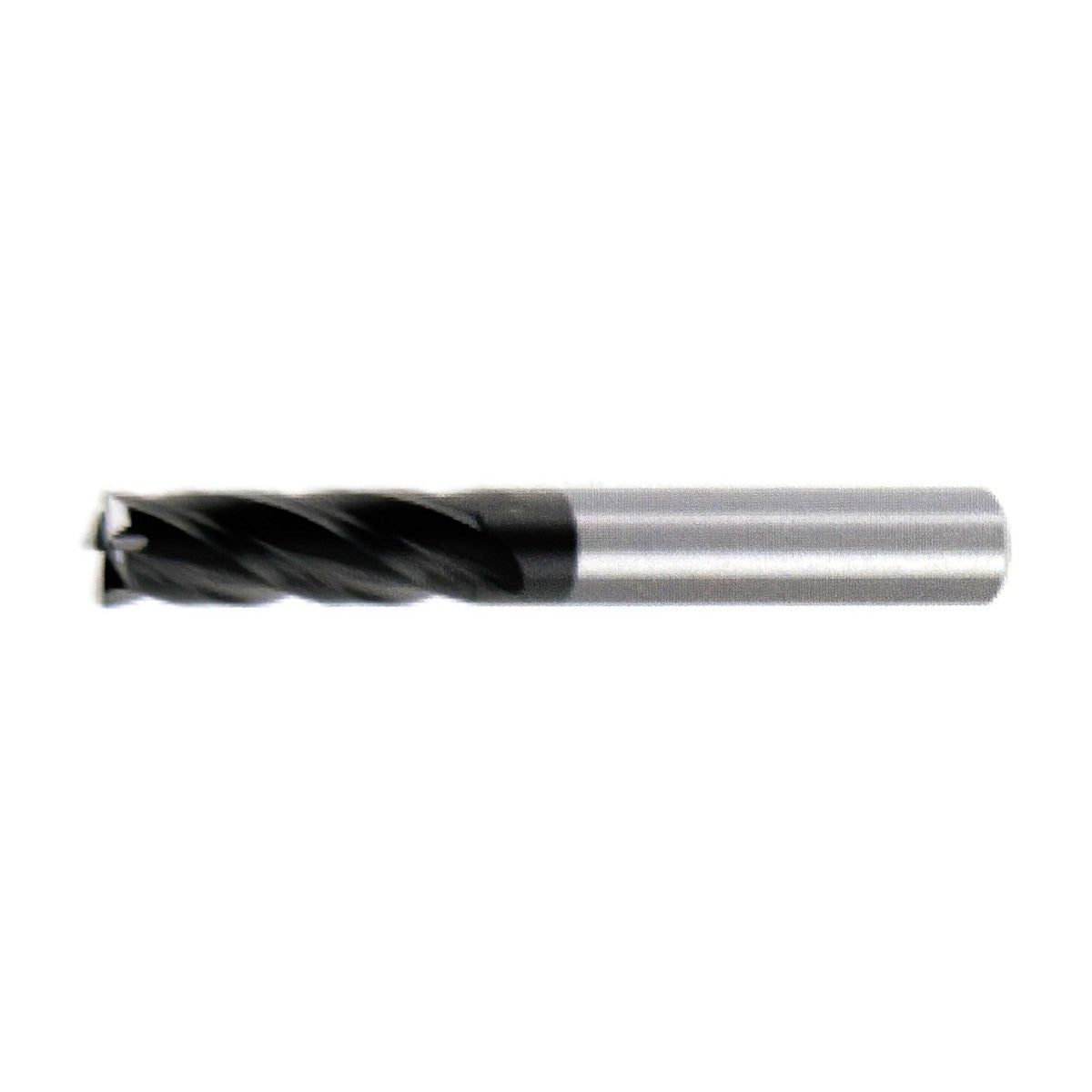

XTD4060-W

Monolitná karbidová stopková fréza Nagano Tools série XTD4 so štyrmi zubami a uhlom stúpania skrutkovice 35°. Určená na uhlíkové, nástrojové, legované a nehrdzavejúce ocele. Štvorbrité vyhotovenie zabezpečuje vysokú kvalitu obrobeného povrchu, nanopovlak TiAlN vysokú odolnosť proti opotrebeniu. Vhodná pre vysokorýchlostné obrábanie s chladením aj nasucho.

Materiál obrobku: uhlíková oceľ · legovaná oceľ · nástrojová oceľ · zušľachtená oceľ · nehrdzavejúca oceľ · liatina

Technické údaje

• Séria: XTD4
• Rezný materiál: jemnozrnný spekaný karbid (Micro Grain)
• Povlak: nanoštruktúrny TiAlN
• Priemer frézy d: 6,0 mm (tolerancia 0/−0,02 mm)
• Rezná dĺžka L1: 16,0 mm
• Celková dĺžka L: 50 mm
• Priemer stopky D: 6,0 mm (tolerancia h6)
• Počet zubov: 4
• Uhol stúpania skrutkovice: 35°

Odporúčané rezné podmienky

Otáčky (min⁻¹) a posuv (mm/min) pre priemer 6,0 mm:

• Uhlíková oceľ: 5 500 / 900
• Legovaná oceľ: 4 300 / 500
• Nástrojová oceľ: 2 400 / 170
• Zušľachtená oceľ: 3 500 / 190
• Nehrdzavejúca oceľ: 2 200 / 210
• Liatina: 4 200 / 660

Hĺbka rezu a_p do 1× priemeru frézy d pri šírke záberu a_e 0,2×d; pri drážkovaní do plného materiálu a_p do 0,2×d. Uvedené hodnoty sú odporúčané – prispôsobte ich stroju, upnutiu a chladeniu.

Objednávacie údaje

• Označenie: XTD4060-W
• Výrobca: Nagano Tools
• Predajná jednotka: 1 ks
